Одноэтажные производственные здания

Одноэтажные производственные здания составляют около 75% всех сооружаемых в стране производственных площадей, широко применяются практически во всех отраслях промышленности, особенно для производств с тяжелыми и крупногабаритными станками, со значительными динамическими нагрузками от оборудования. Это прежде всего здания металлургической и машиностроительной (прокатные, кузнечные, прессовые, механосборочные и другие корпуса), легкой и тексильной промышленности и др.

Одноэтажные производственные здания обладают следующими положительными качествами:

  • простотой в организации технологических процессов с использованием для перемещения грузов горизонтального транспорта;
  • простотой в организации систем контроля и управления производственными процессами;
  • возможностью равномерного освещения рабочих мест путем устройства светоаэрационных или зенитных фонарей в покрытии;
  • простотой в создании необходимых температурно-влажностных параметров и воздухообмена в помещениях.

В зависимости от числа пролетов одноэтажные здания могут быть одно- и многопролетными. В современном промышленном строительстве часто применяются многопролетные здания, позволяющие создавать большие производственные площади.

В результате блокирования размеры площадей отдельных одноэтажных зданий достигли больших величин.



Одноэтажные здания (рис. 127) проектируют, как правило, с параллельно расположенными пролетами одинаковой ширины и высоты. В соответствии с технологическими требованиями пролеты иногда располагают взаимно перпендикулярно. Размеры пролетов в здании назначают в соответствии с модульной системой и общесоюзной унификацией кратными 6,0 м и принимают равными в бескрановых зданиях (при отсутствии мостовых кранов) 6, 9, 12, 18, 24, 30 и 36 м, в крановых зданиях - 18, 24, 30 и 36 м.

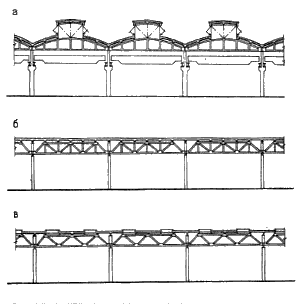

Рис. 127. Типы наиболее часто применяемых в строительстве одноэтажных промышленных зданий: а - со светоаэрационными фонарями прямоугольного профиля; б - бесфонарное, без естественного освещения; в - со световыми зенитными фонарями (светопрозрачные колпаки или стсклопакеты)

По технологическим требованиям ширина пролета может быть более 36 м. Наибольшее распространение в массовом промышленном строительстве получили пролеты 18 (43%) и 24 м (около 40% суммарной площади зданий) и шаги колонн 6 и 12 м.

Высоту помещений до низа несущей конструкции принимают кратной 0,6 м (табл. 20).

Таблица 20. Габаритные схемы одноэтажных производственных зданий

Габаритные схемы зданий

Тип А

Тип Б

Высота, м

Пролет L0, м

Грузюподъемность, т

Пролет L0, м

6

9

12

18

24

30

36

18

24

30

36

3,0

+

+

+



3,6

+

+

+



4,2

+

+

+



4,8

+

+

+

+

+



5,4

+

+

+



6.0

+

+

+

+

+

+



6,6



+

+

+



7,2



+

+

+

+

+



7,8



+

+

+



8,4



+

+

+

+

+

5; 8;12,5



+

+

9,6



+

+

+

+

+

5; 8; 12,5; 20



+

+

10,8



+

+

+

+

5; 8; 12,5; 20; 32



+

+

12,0



+

+

+

+

8; 12,5; 20:32:50



+

+

13,2



+

+

+

8; 12,5; 20; 32; 50



+

14.4



+

+

+

8; 12,5; 20; 32; 50



+

+

15,6



+

+

             20; 32; 50



+

16.8



+

+

             20; 32; 50



+

18.0



+

+

             20; 32: 50



+

Для некоторых производств металлургической, машиностроительной промышленности, промышленности строительных материалов применяются здания с сетками колонн 18X18, 24X18, 36X18, 24X24 и 36X24 м. Такие сетки колонн эффективны в прокатных, кузнечно-прессовых, термических, медеэлектролитных цехах, в зданиях картонно-рубероидных и керамических заводов.

Шаги колонн 18 и 24 м, применяемые для производств с крупногабаритным оборудованием, имеют существенные преимущества по сравнению с шагами 6 и 12 м. Крупные сетки колонн помимо улучшения компоновки оборудования и значительного увеличения маневренности при организации и модернизации производства дают экономию производственной площади от 6 до 12%.

К несущим конструкциям покрытия одноэтажных бескрановых зданий в случае необходимости можно крепить подвесные краны грузо подъем ноет ью 1, 2, 3, 5, 10 т.

В ряде производств широко используются напольный конвейерный транспорт, электрокары, погрузчики с вилообразными и штыревыми захватами.

Преимущественное распространение в промышленном строительстве получили здания из сборного железобетона. Сооружаются также здания со стальным или смешанным каркасом (колонны железобетонные, покрытие — по стальным фермам).

К основным недостаткам одноэтажных зданий по сравнению с многоэтажными относятся:

  • неэкономное использование земли, что ведет и к увеличению протяженности коммуникаций на генеральном плане;
  • большая плоскость кровли, ведущая к увеличению эксплуатационных расходов;
  • ухудшение архитектурного облика ввиду чрезмерной протяженности зданий при их малой высоте.
