Конструкции первых нетиповых этажей

В многоэтажных и высотных зданиях обычно сочетаются различные функциональные элементы, что часто ис­ключает возможность применения еди­ной по высоте здания регулярной кон­структивно-планировочной структуры. Чаще всего в первых этажах, конструк­ции которых наиболее нагружены, воз­никает функциональная необходимость увеличить шаги и пролеты несущих конструкций, высоту этажа, размеры проемов в наружных ограждениях. Тех­ническое решение конструкций в таких случаях бывает различным и зависит от конструктивной системы верхних этажей.

Наиболее простым оно бывает в зданиях каркасной системы. Наличие внутреннего каркаса не препятствует свободной планировке первых этажей, а возможность увеличения их высоты предопределена габаритными схемами, номенклатурой колонн и диафрагм жес­ткости, предусмотренных в Общесоюз­ном каталоге. Также не вызывает тех­нических сложностей устройство боль­ших проемов или витражей в плоскости наружных стен, поскольку в каркасной конструктивной системе они ненесущие.

Затруднения возникают лишь в тех слу­чаях, когда по функциональным или художественным соображениям в ниж­нем ярусе здания следует применить укрупненную в два-три раза сетку ко­лонн. Здесь возникает необходимость в переходной конструкции, которая вос­примет нагрузку от колонн, не доходя­щих до основания, и передаст ее на сох­раненные колонны. Наиболее часто роль таких переходных конструкций выпол­няют высокие балки-стенки или фермы, в свободном пространстве между кото­рыми организуют технические этажи.

Оставшиеся в нижнем ярусе колонны обычно имеют не только большую высоту и сечение, но и подчеркнуто вырази­тельную форму двух-трехветвевой ко­лонны, наклонного или усеченного пи­лона и др.

Существенно труднее решается зада­ча в бескаркасных зданиях, особенно перекрестно-стеновой системы с малым шагом. Формируемое такими конструк­циями мелкоячеистое пространство малопригодно для общественного ис­пользования в первых этажах, в связи с чем требуется менять конструктивную систему первого этажа с переходом от бескаркасной к каркасной системе. Каркасные конструкции первого этажа в этом случае выполняют из сборно-монолитных рам, установленных под каждой из несущих стен верхнего яруса, или из сборного железобетонного каркаса, сетка которою выбирается не­зависимо от сетки осей стен верхних этажей. Каркас несет перекрытие из мощного коробчатого железобетонного настила высотой до 800 мм, несущая способность и жесткость которого дос­таточна для установки на него в любом сечении несущих стен 12—16-этажных зданий.

Ствольная система обеспечивает сво­боду планировки первых этажей. Хотя сам ствол непрерывно продолжается до фундамента, его сечение относительно ограничено и не препятствует свободе планировки в пристраиваемом или обст­раивающем его пространстве первого яруса, который обычно выполняют в легких каркасных конструкциях. Технология воздействия ствола в скользящей опалубке дает возможность соблюсти любую заданную высоту первого этажа.

В оболочковой системе замена регу­лярной структуры нижнего яруса вызы­вает наибольшие затруднения. В немно­гочисленных известных примерах задача решена введением стрельчатых арок, в опорах которых объединены по три стой­ки бескаркасной решетки оболочки, или введением пространственной фермы (рис. 73).

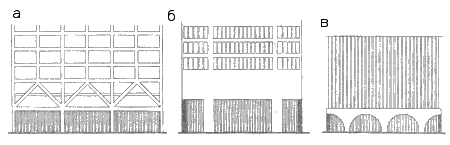

Рис. 73. Схемы и примеры конструкций нижних этажей несущей о6олочки: а - раскосная ферма; б - балка-стенка; в - многопролетная арочная конструкция: пространственная ферма (здание Трансамерикен-билдинг, Сан-Франциско): объединение групп стоек оболочки (здание Всемирного тор­гового центра, Нью-Йорк)
