Мембранные покрытия

Мембранные покрытия развиваются на основе расширения масштабов работы специализированных заводов металлических конструкций, изготавливающих на автоматизированных технологических линиях раскроенные по проекту тонколистовые (2—5 мм) рулонные заготовки («лепестки») шириной до 10 м и длиной на полупролет. На строительстве рулоны раскатывают по специальной «постели» из направляющих. В качестве направляющих используют стальные полосы, балки или легкие висячие фермы, которые располагаются по направлениям главной кривизны и фиксируют проектную геометрическую форму поверхности покрытия. Одновременно элементы постели обеспечивают стабилизацию покрытия.

Стрела провиса мембран составляет 1/15 - 1/20 пролета; форма поверхности покрытия на круглом плане - параболоид вращения, на эллиптическом - эллиптический параболоид. «Лепестки» мембран в этих случаях имеют треугольную форму, причем вершины треугольников крепят к центральному стальному растянутому кольцу, а «основание» — к сжатому кольцу опорного контура, воспринимающему распор системы.

Преимуществом мембранных покрытий перед однопоясными из стержней и тросов служит совмещение в мембранной оболочке несущих и ограждающих функций. Будущее развитие этих конструкций связано с решением двух технических задач: индустриализацией работ по устройству утепления покрытия и обеспечением его коррозие-стойкости. Последняя задача может быть решена при применении для мембран низколегированных сортов стали, стойких к атмосферной коррозии. Первая - при успехе поисков в области устройства утепления в виде напыляемых на мембрану снизу синтетических композиций, имеющих хорошую адгезию к бетону и малый коэффициент теплопроводности.



Наиболее яркие примеры использования мембран - конструкция покрытия над Олимпийским стадионом в Москве (рис. 107), имеющим овальную форму плана с диаметрами 224 и 183 м , и над Олимпийским универсальным спортивным залом в Санкт-Петербурге, имеющим круглую форму в плане диаметром 160 м (Авторы конструкций - инженеры Ю. Львовский, Ю. Рацкевич. Б. Гурвич, В. Голберг. В. Трофимов. П. Еремеев). Стабилизацию московского покрытия обеспечивают треугольные висячие радиальные фермы «постели», петербургского - 56 радиальных тросовых ферм. В обоих случаях нижние пояса ферм использованы для крепления подвесных потолков.

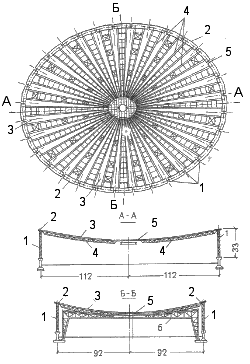

Рис. 107. Покрытие крытого стадиона "Олимпийский" (Москва). План, разрезы: 1 - колонны; 2 - опорное кольцо; 3- мембрана; 4 - стабилизирующие фермы "постели"; 5 - центральная стальная плита; 6 - рама для подвески акустического занавеса трансформации тала

Интересны конструкция и форма мембранного покрытия над Олимпийским спортзалом в Измайлове в Москве (Авторы конструкций — инженеры К. Илленко. В. Микуленко. М. Пугачевский. В. Трофимов) (рис. 108). Зал, прямоугольный в плане, имеет размер 66X72 м и перекрыт мембраной из четырех цилиндрических секторов, пересекающихся по диагоналям прямоугольника таким образом, что форма покрытия представляет собой опрокинутый пологий крестовый свод. Система мембранных секторов, имеющих толщину 2 мм, подкреплена диагональными постелям направляющими из стальных полос переменной ширины (1,2—5,5 м) и толщиной 25 мм. Концы направляющих закреплены в опорном железобетонном контуре, имеющем форму пространственного прямоугольника, опертого на колонны.



Своеобразным вариантом конструкции мембранных покрытий является система из переплетенных металлических лент. Ее применяют для покрытий зданий с круглой или эллиптической формой плана пролетом до 80 м.

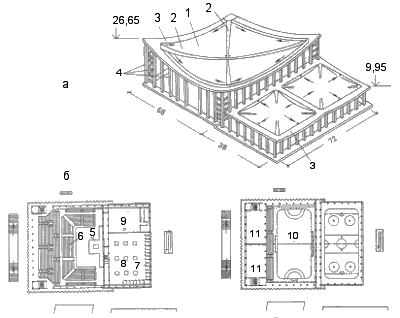

Рис. 108. Универсальный спортивный зал в Измайлове (Москва): а - конструктивная система; б - планы зала в период Олимпиады-80 и после нее; 1- мембрана; 2 - постель»; 3 - опорный контур; 4 - колонны; 5 - сцена с помостом; 6 - трибуны; 7 - комнаты отдыха спортсменов; 8 - разминочный зал; 9 - пресс-центр; 10 - спортивная арена; 11 - спортивные залы
